聚羧酸系减水剂作为新一代减水剂具有木质素磺酸盐减水剂、甲醛缩聚物、氨基酸酸盐高效减水剂、脂肪族减水剂等不可比拟的优点，如减水率高、掺量低、坍落度损失小、与水泥适应性好、收缩率小，为此现搅拌站在低标号混凝土已大量使用聚羧酸。
关键词：减水率、强度、和易性、坍落度损失
混凝土外加剂的运用是是混凝土发展史上继钢筋混凝土和预应力混凝土后的第三次重大飞跃。它可以改变混凝土的质量和性能，提高工程的施工速度和质量，节约水泥和能源，而且推广应用简单经济效益和社会效益显著的特点。外加剂由近七十年第一代减水剂木质素磺酸盐减水剂的开始发展到第二代甲醛缩聚物又陆续出氨基酸酸盐高效减水剂、脂肪族减水剂直到第三代全新型聚羧酸系减水剂的诞生，聚羧酸系减水剂具有一些独特的优点：掺量低、减水率高、分散效果好、和易性好、低坍落度损失、增强效果明显，能更好的解决混凝土的
引气、缓凝、泌水、碳化、收缩等问题，是现代推广应用的主要外加剂。
试验设计
Ａ．混凝土坍落度１小时损失
Ｂ．混凝土和易性对比
Ｃ．混凝土强度对比
Ｄ．混凝土减水率对比
Ｅ．混凝土外观质量对比
实验原材料

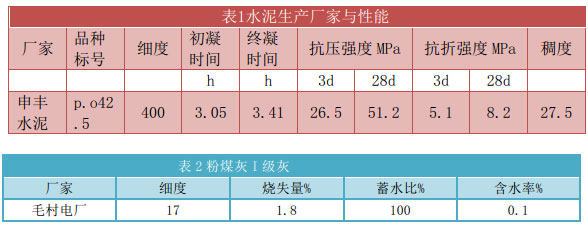

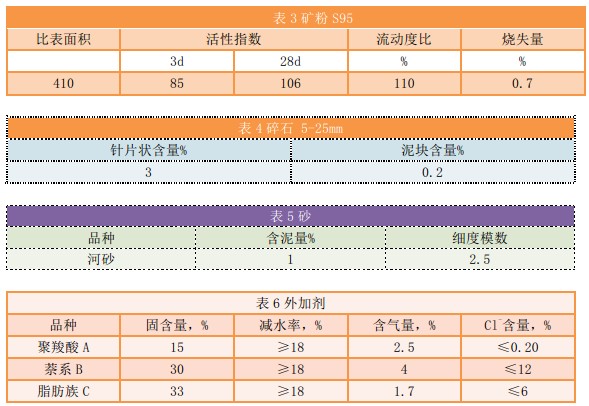

试验用原材料，1 水泥、2 粉煤灰、3 矿粉、4 碎石、5 砂 、6 外加剂（A 、B 、C ）、7 饮
用水，具体参数见表1 、2 、3 、4 、5 、6

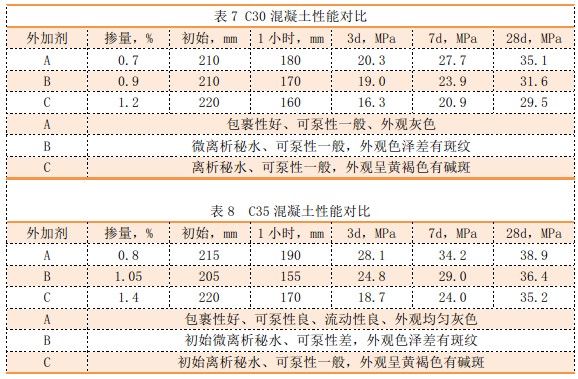

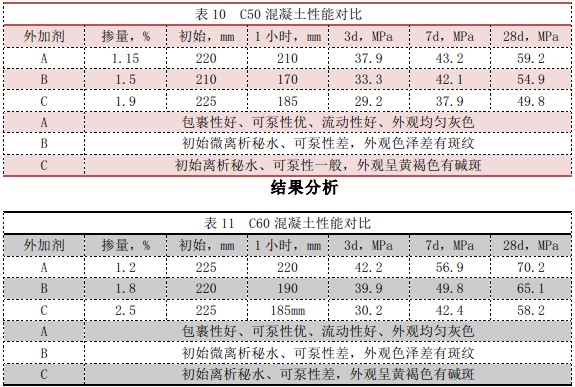

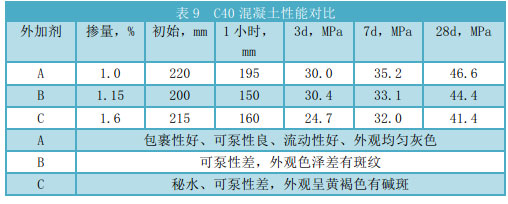

配制混凝土使用不同系外加剂对比减水率、和易性、强度、坍落度损失、外观等。低标号C30 到高标号C60 每组混凝土对比不同品种的外加剂，检测其各个指标性能做出对比见表7 、8 、9 、10、11：
由表7 至11中可看在不同标号中使用聚羧酸都能使混凝土包裹性改善，流动性增加，
保坍性好低标号损失控制在20- 30mm，高标号基本无损失，强度有明显提高，变相的使成本
节约，外观呈素混凝土很多工程可以免装饰。
通过以上实验比较，可得出以下结论：
聚羧酸系减水剂的保坍性明显优于其他系减水剂，使用聚羧酸减水剂配制的大流动性混凝土能满足泵送要求。
②聚羧酸系减水剂的减水率明显优于其他系减水剂，在相同的减水率情况下聚羧酸的掺量低于其他系减水剂。
③聚羧酸系减水剂与其他系减水剂对比有明显的强度高而且后期增强效果明显。
④聚羧酸系减水剂的包裹性流动性比其他系减水剂有明显的优势更能满足工地泵送要求。
⑤聚羧酸系减水剂的外观均匀统一，这一点使免装饰工程追求的目标是其他系外加剂不可比拟的。
［1 ］覃维祖．聚羧酸系外加剂的发展与应用前景［Ｊ］第二届全国混凝土外加剂应用技术
专业委员会年会会刊，机械工业出版社。
［2 ］杨洪壮，郭景强，聚羧酸盐外加剂。
