FK2010无碱无氟液体速凝剂

FK2010无碱无氟液体速凝剂是一种不添加碱、氟和氯的液体速凝剂。本品消除了液体速凝剂容易造成钢筋腐蚀、碱骨料反应、以及含氟对操作人员身体健康有害等缺点。性能符合国家标准GB35159-2017。

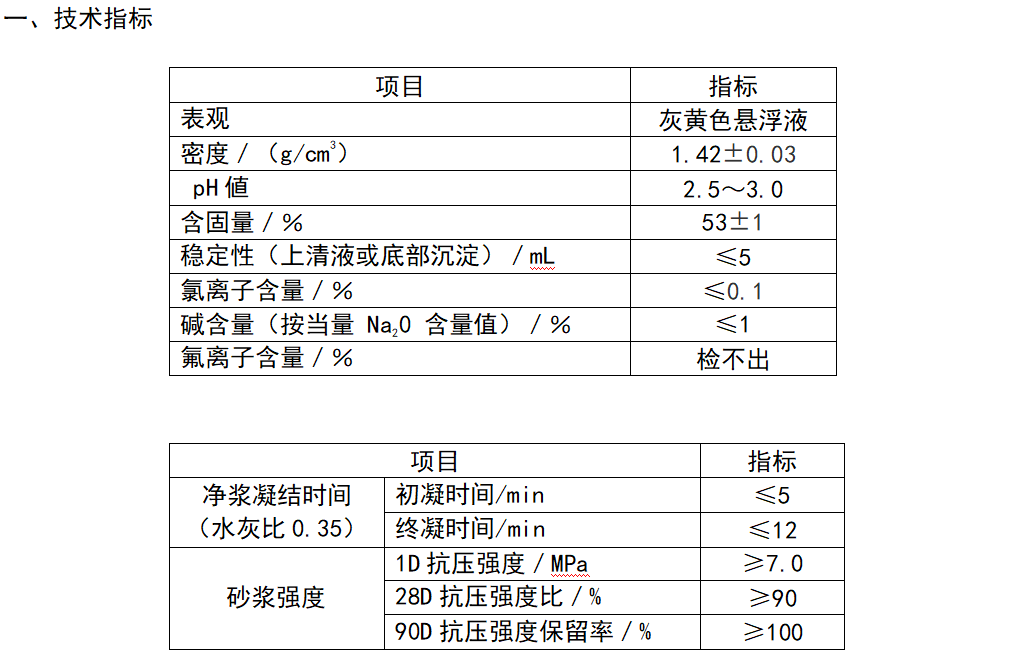

二、技术性能特点

1. 掺量低（水泥质量6～9%）；

2. 水泥混凝土凝结硬化快：水泥净浆初凝小于5分钟，终凝小于12分钟；

3. 强度提高快：一天抗压强度大于7MPa；后期强度降低少，28天强度比可达90～100%。

4. 对水泥的适应性好，在掺量为水泥质量6～9%范围内，满足GB35159-2017《喷射混凝土用速凝剂》性能指标和要求；

5. 对混凝土耐久性无不良影响，由于无碱速凝剂不含碱性物质，极大程度上降低了由于碱性物质的引入对混凝土造成的破坏作用，如碱骨料反应；

6. 本品不添加氟和氯离子含量，避免了对钢筋的腐蚀；

7. 不含氟离子，也避免了喷射混凝土雾气中的氟离子对操作人员健康产生负面影响；

8. 在湿法喷射施工过程中没有粉尘并降低回弹量，从而保护施工人员的身体健康以及降低材料的浪费；

9. 硬化混凝土密实性和抗渗性好，可配制高强喷射混凝土。

三、执行标准

   符合GB35159-2017《喷射混凝土用速凝剂》国家标准

四、应用领域

1. 地下工程：矿山巷道、交通隧道、水工隧道、地下铁道及各类用途的洞室（地下电站、仓库等）的喷射混凝土的支护衬砌；

2. 岩石工程：边坡、基坑、水库、堤岸渠道、水池等工程的护壁；

3. 修复加固工程：桥梁、海堤、大坝、码头、冷却塔、烟囱及房屋建筑的加固，以及由于化学腐蚀、火灾、地震、爆破冲击、超载或施工不良等因素的建筑结构的修补；

4. 防护工程：各类结构的防火防腐层，以及防水封漏工程；

5. 耐火工程：烟囱及各种热工炉窑的建造与修补。

五、使用说明及注意事项

1. FK2010无氟无碱液体速凝剂是一种液态流体，应在喷射时将其加入到喷射机的速凝剂料仓内进行使用，产品中有部分胶状悬浮体，在使用前应进行适当的搅拌。

2. 根据水泥的品种、用量和水灰比不同，可以通过改变其掺量调整其促凝作用和混凝土物理性能的发展。

3. 环境温度会影响喷射混凝土的凝结速率和早期性能。具体掺量应根据性能需要、环境条件的不同，通过试验调整确定。

4. 尽可能降低水灰比可以提高喷射混凝土的耐久性和最终的力学性能。在加入速凝剂同时可掺入超塑化剂。

5. 一次喷射混凝土层厚度，喷拱不低于10cm，喷边墙不低于15cm。FK2010无碱无氟液体速凝剂可使喷射混凝土与岩石表面更好的粘结，减少回弹，有效结合喷射混凝土层。

6. 与不加速凝剂并充分振实的基准混凝土样相比，喷射混凝土的喷实率可达90%。

六、包装

200升或1000升塑料桶包装，亦可散装或根据客户需要包装。

七、储存

在密封塑料容器中储存，防止霜冻或在阳光下直接暴晒，保质期三个月。
